TDM1-箱式力传感器

压向承载式力传感器；不锈钢、合金钢等多种材料弹性元件可选，应变精准

邮箱:

电话:

所属分类

关键词

产品特点

◆ 压向承载式力传感器

◆ 不锈钢、合金钢等多种材料弹性元件可选，应变精准
◆ 胶封，多梁结构，性能可靠
◆ 平台安全称重专用传感器
◆ 冗余设计，可靠性
◆ 强度好，稳定性强
◆ 三维原理设计抗偏载能力更强

应用行业

臂式高空作业平台
高空消防车辆
港口机械

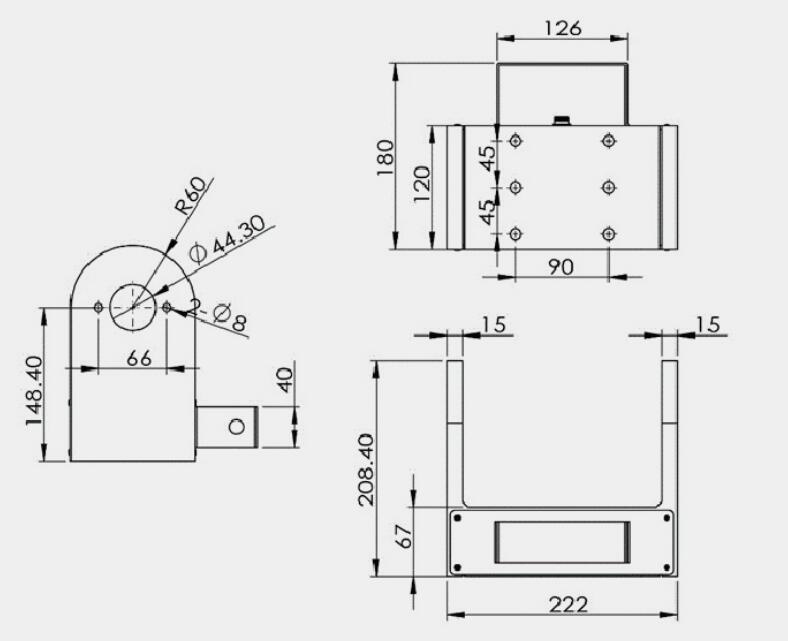

外形尺寸图（仅供参考，可按需定制）

技术参数

常规Routine Test	参数值Spec		单位Unit
额定载荷Rated Load	0-1.2		T
安全载荷Safe Load	120		%F.S
极限载荷Limited Load	150		%F.S.
非线性误差Non-linear ErTor	±0.05	±0.3	%F.S
滞后误差Lag ErTor	±0.05	±0.3	%F.S.
重复性误差Repeatability Error	±0.05	±0.3	%F.S
杠杆臂的测量影响 Measuring impact of the Lever arm	600mm:<+/-0.5%
额定容量下的挠度 Deflection of the rated capacity	<0.3		mm
零点温漂Zero Drift	s±0.05		%F.S./10℃
蠕变Creep(30分钟Min)	≤±0.02		%F.S.
温补范围Temp.Compensation Range	-20-60		℃
使用温度Operating Temp	-30-80		℃
供电电压Supply Voltage	9-32(毫伏输出时为5-12) (Millivolt output 5-12)		VDC
灵敏度Sensitivity	1-2		mv/v
输入阻抗Input impedance	380	750	±150
输出阻抗Output impedance Resistance	350	700	±3Ω
零点输出Zero output	s1		%F.S.
绝缘电阻Insulation Resistance	≥5000		MQ(50VDC)
防护等级Protection Grade	IP67、IP68等级可选 IP68 Protection Grade Optional

选型表

盘式力传感器 Disc-type Force Sensor
代码Code	出线方式 Outgoing Wiring Method
X	航空插头出线 Aviation connector
Y	电缆接头直接出线 Cable connector
O	其它 Other Connector
	代码Code	输出方式 Output Method
	A	4-20mA
	V1	0.5-4.5V
	V2	mV
	V3	0-10V
	V4	0-5V
	W1	无线 2.4G
	C	CAN
	R1	485
	R2	232
		代码Code	量程 Range
		T	0-1.2T
			代码Code	受力方向 Force Direction
			P	单压 One-way pressing
				代码Code	材质 Material
				B	不锈钢 Stainless steel
				H	合金钢 Alloy steel
				O	其它 Other material
					代码Code	精度等级Accuracy Grade
					H	高精度High accuracy
					R	常规GeneralPrecision
