TDF-盘式力传感器

合金钢、不锈钢等多种材料弹性元件可选，测量精准

邮箱:

电话:

所属分类

关键词

产品特点

◆ 合金钢、不锈钢等多种材料弹性元件可选，测量精准
◆ 对弯矩和侧向力不敏感，抗偏载好
◆ 优越的抗串扰性
◆ 精度高、强度好、稳定性强

◆ 可做双路冗余设计

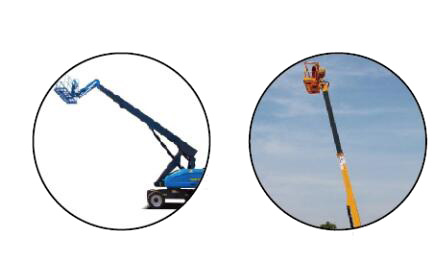

应用行业

高空作业车等工业设备称重平台

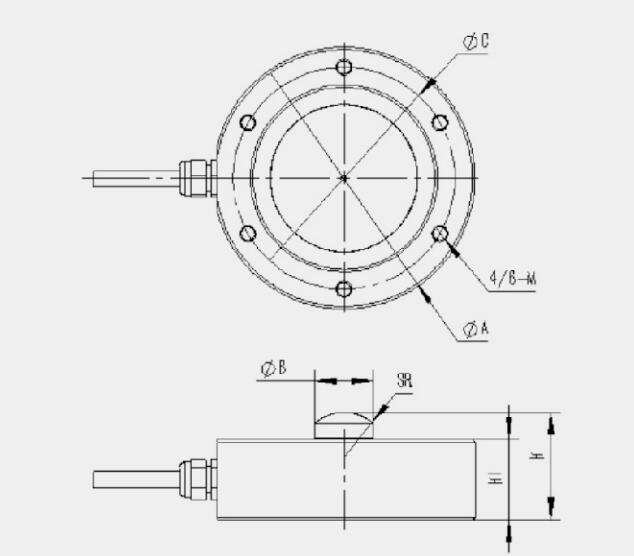

外形尺寸图（仅供参考，可按需定制）

量程Range (t)	φA	φB	H	H1	φC	M	SR
0.5-5	51	10	25	19.5	42	M5	25
6-10	88	18	47	42	72	M6	150
15-30	127	25	70	65	90	M10	60

技术参数

常规Routine Test	参数值Spec		单位Unit
额定载荷Rated Load	0-30		T
安全载荷Safe Load	120		%F.S
极限载荷Limited Load	150		%F.S.
综合精度OvereallAccuracy	±0.1		%F.S
零点温漂Zero Temp Drift	≤±0.05		%F.S/10℃
蠕变Creep(30分钟Min)	S±0.02		%F.S
使用温度Operating temp.	-30-80		℃
供电电压Supply Voltage	9-36(毫伏输出时为5-12) (Millivolt output 5-12)		VDC
灵敏度Sensitivity	(1.0-2.0)±0.1		mv/v
输入阻抗Input impedance	380	750	±15Ω
输出阻抗Output impedance Resistance	350	700	±3Ω
零点输出Zero Output	≤1		%F.S
绝缘电阻Insulation Resistance	≥5000		MΩ(50VDC)
防护等级Protection grade	IP67

选型表

盘式力传感器 Disc-type Force Sensor
代码Code	出线方式 Outgoing Wiring Method
X	航空插头出线 Aviation connector
Y	电缆接头直接出线 Cable connector
D	德驰连接器 Deutsch connector
O	其它 Other Connector
	代码Code	输出方式 Output Method
	A	4-20mA
	V1	0.5-4.5V
	V2	mV
	V3	0-10V
	V4	0-5V
	W1	无线Wireless 2.4G
	C	CAN
	R1	485
	R2	232
		代码Code	量程 Range
		T	0-30T
			代码Code	受力方向 Force Direction
			P	单压 One-way pressing
				代码Code	材质 Material
				B	不锈钢 Stainless steel
				H	合金钢 Alloy steel
				O	其它 Other material
					代码Code	精度等级Accuracy Grade
					H	高精度High accuracy
					R	常规GeneralPrecision
