TDS-S型力传感器

拉压式称重传感器；合金钢或不锈钢等多种材料弹性元件可选，应变精准

邮箱:

电话:

所属分类

关键词

产品特点

◆ 拉压式称重传感器

◆ 合金钢或不锈钢等多种材料弹性元件可选，应变精准
◆ 表面镀铬处理
◆ 抗偏载、精度高、强度好
◆ 拉压输出对称性好

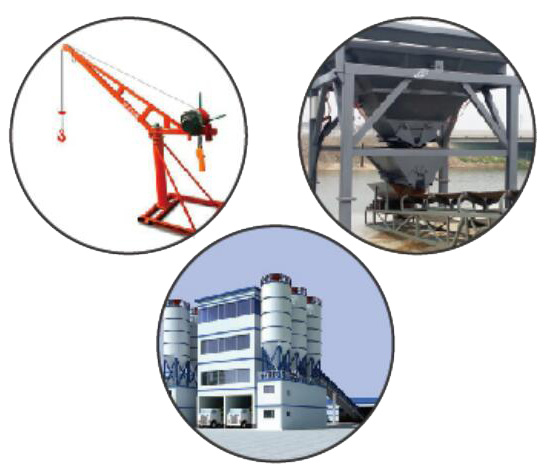

应用行业

料斗秤等各种称重设备
船舶设备
实验测力设备
冶金轧钢设备
搅拌站
电力设备

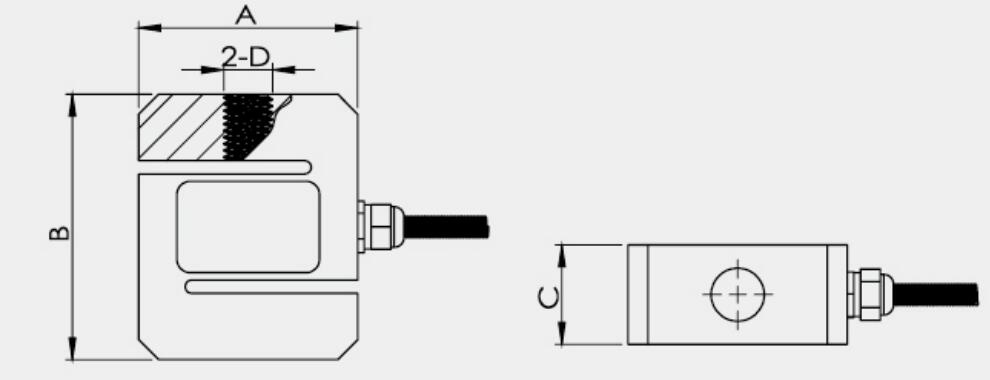

外形尺寸图（仅供参考，可按需定制）

量程(kg)Span	A	B	C	D
10-2000	54	34	16	M10
100-1000	66	80	28	M16X1.5
1500-5000	72	80	32	M20X2
10000	96	96	56	M27X2
20000	120	130	66	M36X2
25000	140	160	70	M45X3

技术参数

常规Routine Test	参数值Spec		单位Unit
额定载荷Rated Load	0-25000		kg
安全载荷Safe Load	120		%F.S
极限载荷Limited Load	150		%F.S.
非线性误差Non-linear Error	±0.05		%F.S.
滞后误差Lag Error	±0.05		%F.S.
重复性误差Repeatability Error	±0.05		%F.S.
零点温漂Zero Drift	≤±0.05		%F.S./10℃
蠕变Creep (30分钟Min)	≤±0.02		%F.S.
温补范围Temp.Compensation Range	-20-60		℃
使用温度Operating Temp	-30-80		℃
供电电压Supply Voltage	9-32(毫伏输出时为5-12) (Millivolt output 5-12)		VDC
灵敏度Sensitivity	1.5	2	±0.05mv/v
输入阻抗Input impedance	380		±150
输出阻抗Output impedance Resistance	350		±30
零点输出Zero output	≤1		%F.S.
绝缘电阻Insulation Resistance	≥5000		MΩ(50VDC)
防护等级Protection Grade	IP67、IP68等级可选 P68 Protection Grade Optional

选型表

S型力传感器 S-shape Force Sensor
代码Code	出线方式 Outgoing Wiring Method
X	航空插头出线 Aviation connector
Y	电缆接头直接出线 Cable connector
O	其它 Other Connector
	代码Code	输出方式 Output Method
	A	4-20mA
	V1	0.5-4.5V
	V2	mV
	V3	0-10V
	V4	0-5V
	C	CAN
	R1	485
	R2	232
		代码Code	量程 Range
		T	0-25000kg
			代码Code	受力方向 Force Direction
			TP	拉压双向 Drawing and pressing in two directions
			T	单拉 One-way drawing
			P	单压 One-way pressing
				代码Code	材质 Material
				B	不锈钢 Stainless steel
				H	合金钢 Alloy steel
				O	其它 Other material
					代码Code	精度等级Accuracy Grade
					H	高精度High accuracy
					R	常规GeneralPrecision
