TDP1-销轴式力传感器
产品特点
◆ 剪切式测力传感器，采用销轴式结构
◆ 不锈钢、合金钢等多种材料弹性元件可选，应变精准
◆ 树脂密封，性能可靠
◆ 可内置放大器，高稳定性
◆ 可替换固定绞轴，多方向受力选择
◆ 适用于大量程测力范围
◆ 可选双路输出，更可靠

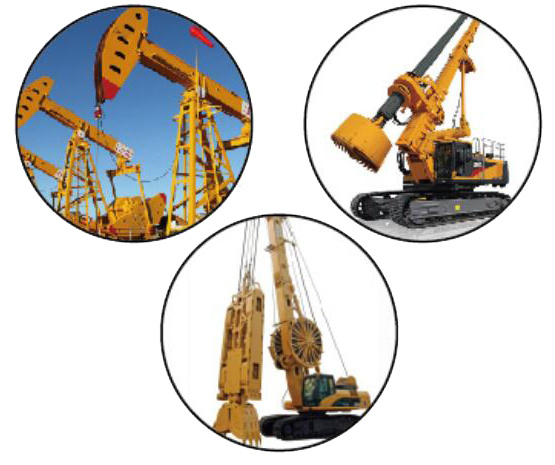

应用行业
港口机械 船舶设备
农业机械
实验测力设备
石油勘探开发设备
旋挖钻机等工程机械
煤炭机械 矿山机械

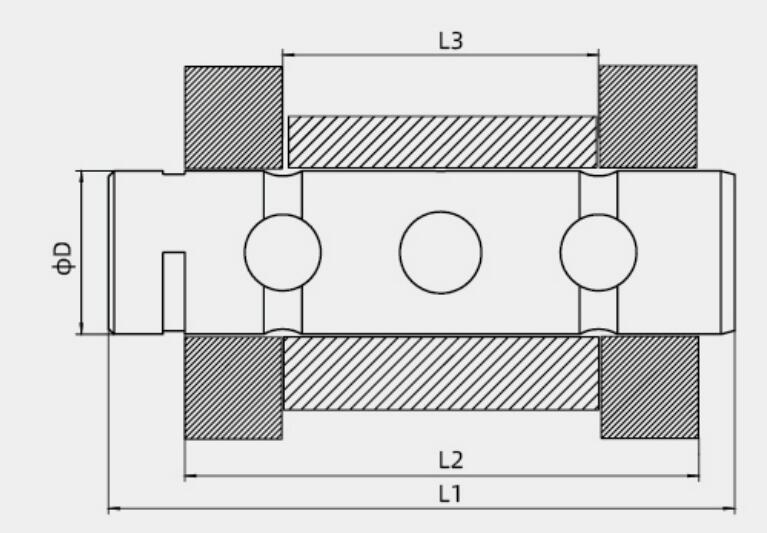

外形尺寸图（仅供参考，可按需定制）
额定载荷Rated loads(T) | φD | L1 | L2 | L3 |
10 | 37 | 158 | 124 | 46 |
15 | 50 | 150 | 114 | 75 |
25 | 63 | 195 | 152 | 89 |
50 | 75.6 | 225 | 178 | 102 |
100 | 88 | 230 | 190 | 110 |
200 | 125 | 300 | 220 | 130 |
250 | 125 | 300 | 220 | 130 |
500 | 170 | 440 | 370 | 225 |
技术参数
| 参数名称Routine Test | 参数值Spec | 单位Unit | |
| 额定载荷Rated Load | 10-500 | T | |
| 安全载荷Safe Load | 150 | %F.S. | |
| 极限载荷Limited Load | 250 | %F.S. | |
| 非线性误差Non-linear Error | ±0.5 | %F.S. | |
| 滞后误差Lag Error | ±0.5 | %F.S. | |
| 重复性误差Repeatability Error | ±0.5 | %F.S. | |
| 零点温漂Temp Zero Drift | ≤±0.05 | %F.S./10℃ | |
| 蠕变Creep(30分钟Min) | ≤±0.02 | %F.S. | |
| 温补范围Temp.Compensation Range | -20-60 | ℃ | |
| 使用温度Operating Temp | -30-80 | ℃ | |
| 供电电压Supply Voltage | 9-32(毫伏输出时为5-12) 9-32(Millivolt output 5-12) | VDC | |
| 灵敏度Sensitivity | 1.5 | 2 | ±0.05mv/v |
| 输入阻抗Input impedance | 380 | 780 | ±15Ω |
| 输出阻抗Output impedance | 350 | 700 | ±30 |
| 零点输出Zero output | ≤1 | %F.S. | |
| 绝缘电阻Insulation Resistance | ≥5000 | MΩ(50VDC) | |
| 电流消耗Current drain | <50 | mA | |
| 防护等级Protection Grade | P67、IP68等级可选 P68 Protection Grade Optiona | ||
选型表
小量程销轴式力传感器 Small-Rangeability Shaft-Pin Force Sensor | ||||||
代码Code | 出线方式 Outgoing Wiring Method | |||||
X | 航空插头出线 Aviation connector | |||||
Y | 电缆接头直接出线 Cable connector | |||||
D | 德驰连接器 Deutsch connector | |||||
O | 其它 Other Connector | |||||
| 代码Code | 输出方式 Output Method | ||||
A | 4-20mA | |||||
V1 | 0.5-4.5V | |||||
V2 | mV | |||||
V3 | 0-10V | |||||
V4 | 0-5V | |||||
W1 | 无线2.4G (wireless 2.4G) | |||||
C | CAN | |||||
R1 | 485 | |||||
R2 | 232 | |||||
代码Code | 量程 Range | |||||
T | 10-500T | |||||
| 代码Code | 受力方向 Force Direction | ||||
DTP | 双轴拉压双向 Biaxial with drawing and pressing in two directions | |||||
TP | 拉压双向 Drawing and pressing in two directions | |||||
T | 单拉 One-way drawing | |||||
P | 单压 One-way pressing | |||||
| 代码Code | 材质 Material | ||||
B | 不锈钢 Stainless steel | |||||
H | 合金钢 Alloy steel | |||||
O | 其它 Other material | |||||
| 代码Code | 精度等级Accuracy Grade | ||||
H | 高精度High accuracy | |||||
R | 常规GeneralPrecision | |||||
